概略・特長
- Windowsパソコン利用の基板検査装置です。
- 高速リアルタイム処理は、検査装置内のマイコンが代行処理します。
- 更にマルチスレッド処理により複数の検査を同時進行させ、タクトタイムを劇的に短縮化が可能です。(OPTION機能)
- 検査ソフトはパラメータ言語で記述され、EXCELでコピー＆ペーストも自由。
- 検査データは、データベースに記録され、集計、解析が可能です。
- 市販計器の組み込みも容易な構成となっています。
- オーダーメイドで製作する検査装置の１/２以下のコスト、１/３以下の開発時間で品質に妥協する事なく、新規設備の設置が可能です。（当社内比較値）
- 「ＤＵＴに対応したピンボードを交換するだけ」で多種多様な基板検査を１台で サポートできます。 変種変量生産には最適
- 「新しいＤＵＴへの対応もスピーディに行えます。」 従来の検査法と類似であれば検査パラメータの組み換えだけでＯＫ。 新たな検査法が必要でも、それだけを追加組込みして残りは従来機能を そのまま使用できます。 更にこの事をお客様自身の手で容易に実現できます。
- 「短タクト検査の量産品にも量試レベルのデータ取りも１台でＯＫ」 検査データはＣＳＶ形式にてすべて保存、ﾃﾞｰﾀﾍﾞｰｽ化（OPTION機能）も完備。 トレーサビリティとの連動も容易な構造です。 Fixtureは耐久性が高く、ハンドタイムも押さえられる構成です。 ピンボード交換も１分以内で完工
- ボリューム調整、スイッチの作動テスト等、人手介入の必要な工程を検査の 前/後に集中化し、他作業との並行処理を可能にする工夫や、従来、人が判断した検査（画像検査、ＤＳＯでの波形検査等）を外付計器にて代行する機能も 備えています。（一部オプション扱い）
- ＤＵＴとの接続を担うピンコントロール部は、テスター本体のユニバーサル部へ お客様自身で組込みできます。
- 御都合によりお客様が作れない時は、当方にお任せ下さい。どの工程からでもお引き受け致します。 ハサミ機は他社製を使いたいとか、外付測定器は今ある物を使いたい等の 各種御要望にお答えします。御支給下さい。組み込んで納品致します。
▲ PapeTop

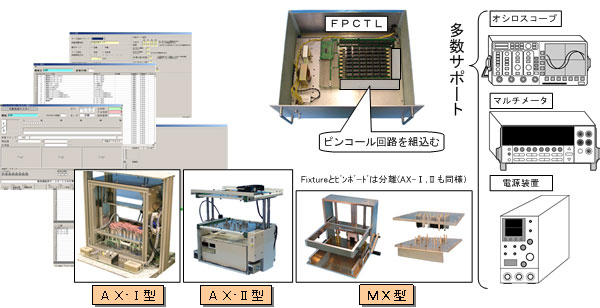

構成
| 構成要素 | 型名,部位 | 概略 |
|---|---|---|
| ＰＣソフト | 基本部 (いずれか選択) | テスターメインプログラム |
| テスターメインプログラム（マルチスレッド対応パラメータ 実行機能付） | ||
| ＯＰＴＩＯＮ | 検査結果プリント出力機能。 | |
| Ｈ８ソフト | 基本部 | ＰＣ通信、汎用入出力制御、面付ＰＣＢ切換出力、 操作ボックスⅠ制御、A/D、D/A、TIMER COUNT動作。 |
| ＯＰＴＩＯＮ | 操作ボックスⅡ制御、ＨＬＳ制御。 | |
| ボード | ＦＰＣＴＬ | ピンコントロール実装用Ｍａｉｎボード ４８点リレー出力、１６×２点ＭＯＳ出力、ＭＢ機能、 ユニバーサルボード兼用。 |
| ＭＣＵ６７ | Ｈ８/３０６７マイコン ＋ ３２ＫＢ ＳＲＡＭ | |
| ＲＬＹ１５ | ６０ビット切換リレーボード、面付ボードのＰＣＢ切換用。 | |
| LEDCK | LED点灯/点滅チェックを、96点/ボッドで輝度検査を含め 実行可。 | |
| 操作ＢＯＸⅠ | ３×ＬＥＤ、２×ＳＷ構成。 | |
| 操作ＢＯＸⅡ | １２８×３２ドット ＶＦＤ(漢字、かな対応) ３×ＬＥＤ、２×ＳＷ構成。 | |
| ハサミ機 | Fixture ＭＸ２３２０ |
手動プレス ピンボードサイズ ２３０×２００対応用 |
| Fixture ＡＸ３７２３ |
自動プレス(エアーシリンダー応用) ピンボードサイズ ３７０×２３０対応用 |
▲ PapeTop

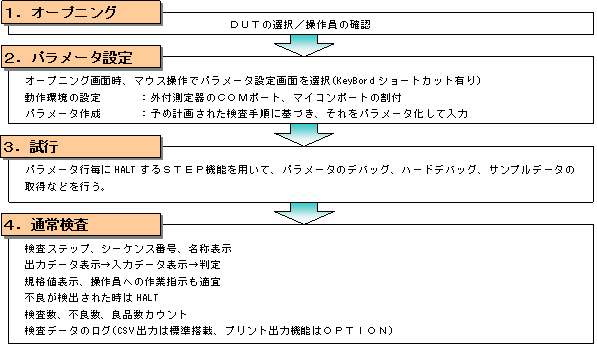

運用概略
