トップページ > ファンクションテスター プリント基盤機能検査機「FT-21シリーズ」商品一覧
※ サンプルプログラムが添付される商品で開発言語が明記されていない場合には、VisualBasic6(SP5)となります。
各商品詳細へのリンク一覧
※下のリンク一覧から、各商品の詳細に直接ジャンプできます。
▲ PapeTop
商品詳細一覧
※写真をクリックすると拡大画像が見られます。
| ≫資料をダウンロード |
| 商品番号 | CD添付 | |||
|---|---|---|---|---|
| 商品名称 | テスターPCソフト（パッケージ部分） | |||
| 基本部 ※ 何れかを選択して下さい。 ●テスターメインプログラム ●テスターメインプログラム（マルチスレッド対応パラメータ実行機能付） オプション ●検査結果プリント出力機能 テスターソフト請負制作部分 ●ハードウェアチェック（ハードウェアの不具合修正は含まれません。改造指示を戴いた場合には別途お見積りさせて戴きます。） ●OS/環境のインストールまたは、アンインストール。 ●ドライバ組み込み。 ●パラメータ作成（動作確認は含みません。） ●計測器制御（ミドルウェア） ●動作確認/ドキュメンテーション。 |
||||
| 関連商品 |
|
|||
▲ PapeTop
| ≫資料をダウンロード |
| 商品番号 | CD添付 | |||
|---|---|---|---|---|
| 商品名称 | マイコン部ソフト（ファームウェア） | |||
| 基本部 ●PC通信、汎用入出力制御、面付PCB切替出力、操作ボックスI/F、A/D、D/A、TIMER COUNT動作 オプション ●操作ボックスⅡ制御、HLS制御 テスターソフト請負制作部分 ●動作確認/ドキュメンテーション。 ●H8/SH2特殊制御。 |
||||
| 関連商品 |
|
|||
▲ PapeTop
 |
| ≫資料をダウンロード |
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | ||||
|---|---|---|---|---|

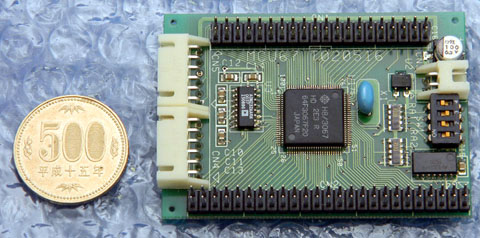

| 商品名称 | 組み込み用基板 MCU67 | |||
| ●Ｈ８/ＨＤ６４Ｆ３０６７Ｆ マイコン 20MHz フラッシュＲＯＭ １２８ＫＢ ＲＡＭ ４ＫＢ Ａ/Ｄ １０ビット分解能×８ Ｓ/Ｈ付 Ｄ/Ａ ８ビット分解能×２ Ｉ/Ｏ 入出力７０本、入力９本 ＳＣＩ ３ｃｈ ●拡張ＲＡＭ TC55257 32KB ●ＲＳ２３２Ｃ ＳＣＩ＃０、＃１ ２ｃｈ ●ＣＮ１＝４０ピン、ＣＮ２＝５０ピン、他３ヶ |
||||
| 関連商品 |
|
|||
▲ PapeTop
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | CD添付 | |||
|---|---|---|---|---|

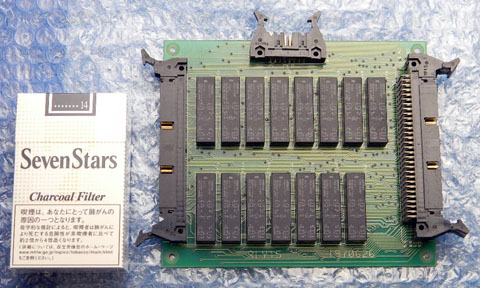

| 商品名称 | 組み込み用基板 RLY15 | |||

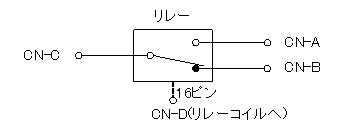

４Ｃ接点のリレー(ＯＭＲＯＮ製 Ｇ６Ａ－４７４Ｐ)を１５ヶ実装 |
||||
| 関連商品 |
|
|||
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | CD添付 | |||
|---|---|---|---|---|
| 商品名称 | 組み込み用基板 USBHLS | |||
| ※ スタックコネクタ付、ケース無し、MCU67とペアにて用います。 ●ＵＳＢ１.１ サテライト(ＣＯＭポート)として機能 ●ＨＬＳＳ１子機を３０台接続可能 本ボード上のＲＡＭのＲ/Ｗのみで子機とのやり取りはハードウェアが行います。 |
||||
| 関連商品 |
|
|||
▲ PapeTop
▲ PapeTop
▲ PapeTop
| ≫資料をダウンロード |
| 商品番号 | ||||
|---|---|---|---|---|

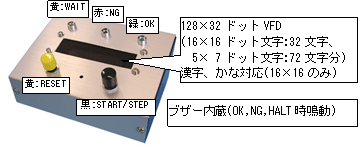

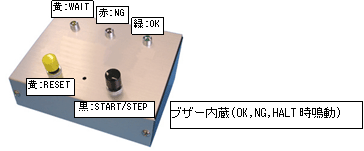

| 商品名称 | VFD付操作ボックスⅡ | |||
 待機時表示：ＤＵＴ名、検査総数、不良数、合格数 検査中表示：STEPNo,ｼｰｹﾝｽNo,検査規格1/2,計測値,規格単位,面付番号 |
||||
| 関連商品 |
|
|||
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | ||||
|---|---|---|---|---|

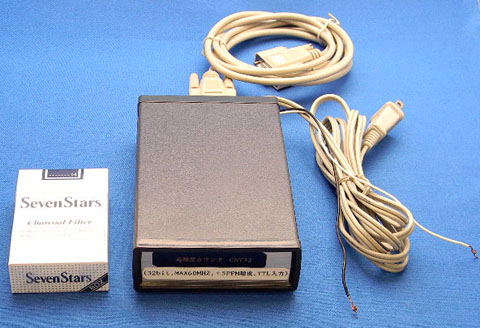

| 商品名称 | 高速カウンタ CNT32 | |||
| ●入力パルス仕様はMax.60MHz, TTLレベル ●精度±5PPM 直接係数方式 ●桁数32ビット BINARY ●外部インターフェースはRS232C 無手順 ●AC100V電源 |
||||
| 関連商品 |
|
|||
▲ PapeTop
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | ||||
|---|---|---|---|---|

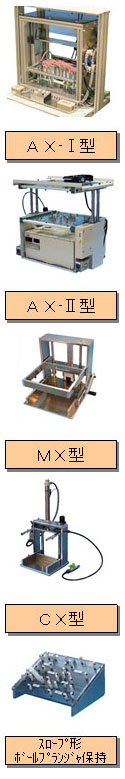

| 商品名称 | Ｆｉｘｔｕｒｅ | |||

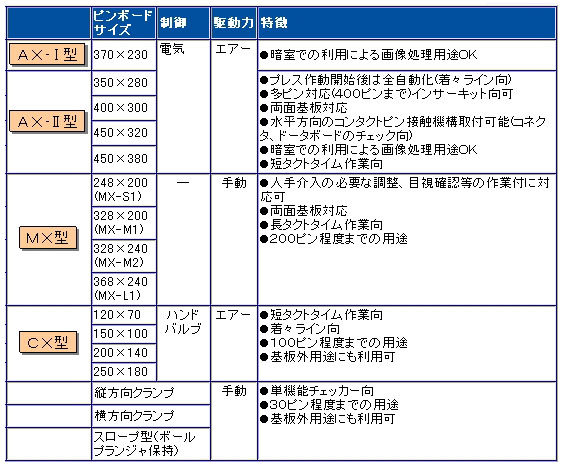

 ※ ピンボードは、上下２枚/組構成で、基板ガイド、基板押さえ、基準ピンは標準実装です。

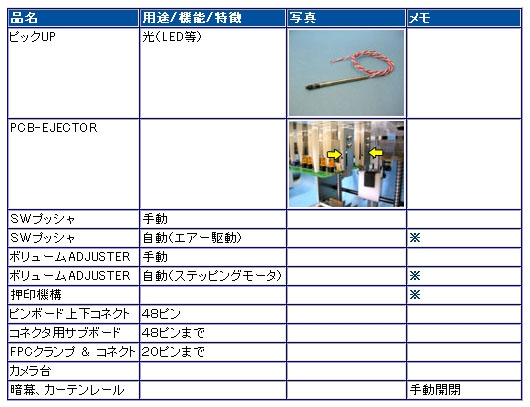

※ 孫ピンボードや、コネクタ専用ピンボード、ＰＣＢ－ＥＪＥＣＴＯＲ等を必要とする際は別途御見積りとなります。 ※ ２ｍｍピッチ未満のプローブ実装はお引き受けできません。 |
||||
| 関連商品 |
|
|||
