ネジ締めFP装置

概略・特長

Panasonic製充電ドリルドライバー対応ネジ締めFP装置(中継器利用タイプ)


  • 1台の中継器で最大8台の子機(ドライバー、フットスイッチ、増減スイッチ)と無線通信が可能です。
  • ドライバーのトルクアップとネジ締め時間、フットスイッチや増減スイッチのスイッチONを中継器を介してPCに通知します。
  • ドライバーは、PCからの「作業者呼び出し」コマンドの発行により無線ユニット内蔵ブザーを鳴動出来ます。(省電力モード設定中を除く)
  • ドライバースタンド(オプション)又は、汎用入出力ポート(入力16、出力8 標準装備)を利用して複数本のドライバーより利用対象のドライバー指示を行うなどのポカヨケ機能を容易に構築出来ます。(ドライバースタンドは汎用入出力ポートに接続されます。)
  • ドライバー以外には、電池駆動タイプの無線ユニット(常時省電力モード)をご用意しました。
  • 無線通信によりバッテリー電圧のAD変換値を取得出来ますので、バッテリー又は、電池交換タイミングの確認が可能です。

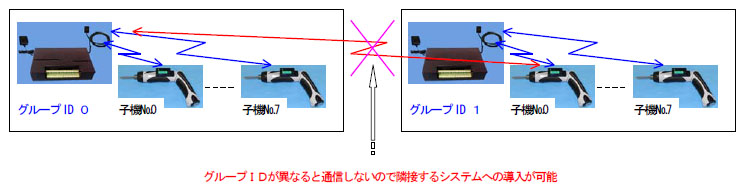

  • グループIDによる無線周波数変更に対応していますので、異なるグループID(0~7)の設定により隣接するシステムへの導入が可能です。

▲ PapeTop

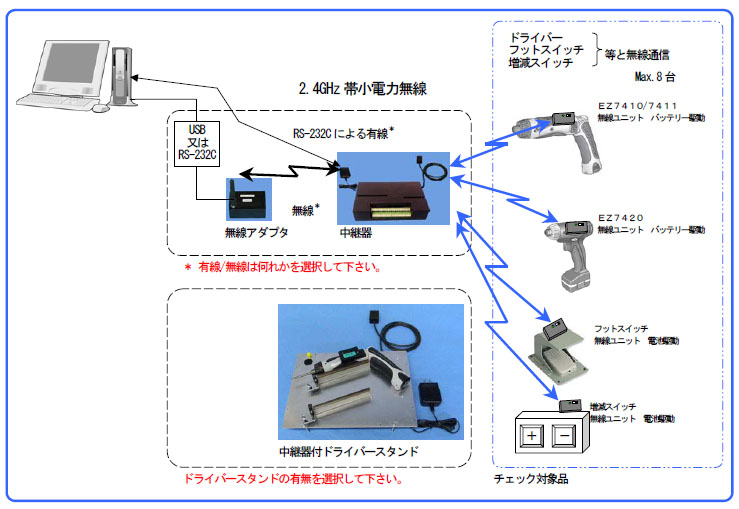

構成

▲ PapeTop

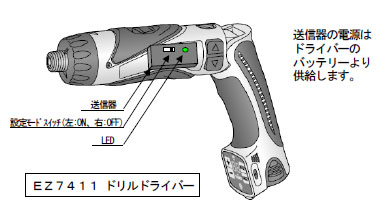

ドライバー


▲ PapeTop

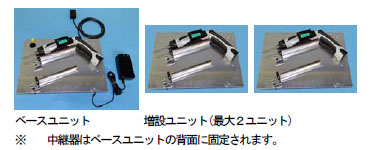

ドライバースタンド(オプション)

● ドライバー検出センサー、LED(緑)、利用有無スイッチを全トレイに装備。
● ブザー、ブザー鳴動停止スイッチをベースユニットに装備。

取り出し指示
  ブザー鳴動、取り出し先LED(緑)点滅により取り出し指示を行い、取り出しによりLED(緑)点滅が点灯に変わります。
ドライバー戻し指示
  ブザー鳴動、戻し先LED(緑)点滅によりドライバー戻し指示を行い、戻されるとLED(緑)点滅が消灯に変わります。
