トップページ > セル生産アシストシステム商品一覧
※ サンプルプログラムが添付される商品で開発言語が明記されていない場合には、VisualBasic6(SP5)となります。
各商品詳細へのリンク一覧
※下のリンク一覧から、各商品の詳細に直接ジャンプできます。
▲ PapeTop
商品詳細一覧
※写真をクリックすると拡大画像が見られます。
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | 08010B0 | CD添付 | ||
|---|---|---|---|---|

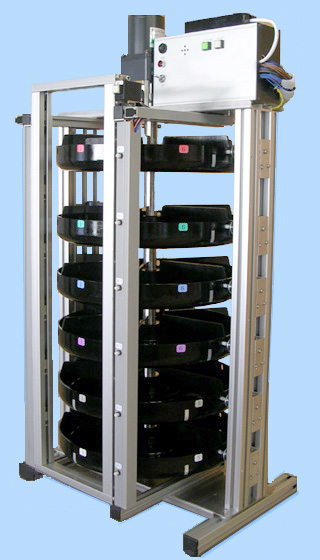

| 商品名称 | 自動部品供給皿 SPROⅡ | |||
| ● 最大３６品種の部品ストッカーを兼ねたセル生産向けピッキング装置です。 ● ﾎｽﾄとの無線通信(Bluetooth)に対応 & ｽﾀﾝﾄﾞｱﾛﾝ使用も可能！ ● 最大で、６区画 × ６段 = ３６品種の部品を収納できます。 ● 収納した部品は、そのままストックしておく事で在庫スペースが節約できます。 ● 上位ﾎｽﾄからの指示で、目的の部品を作業者の面前に移動します。 また、予め部品取出し順番を本体に登録しておけばﾎｽﾄの介在無しにｽﾀﾝﾄﾞｱﾛﾝで使用できます。 ● 無線通信(Bluetooth)距離は最大で約１００ｍ※ですので、離れた場所からの制御が可能です。 通信線が不要なのでレイアウト変更が容易です。 ● ピッキング作業中に次の部品が面前に移動するので、連続したピッキングも素早く行う事ができます。 ※ 通信距離は理論上の規格値です。Bluetoothﾎｽﾄ機器や周りの環境に依存します。 ※ この商品は受注生産品であるため、納品までに受注後40営業日の時間を要します。 |
||||
| 関連商品 | 自動部品供給皿 SPROⅢ ゴンドラ式部品供給棚 |
|||
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | 10010B0 | CD添付 | ||
|---|---|---|---|---|
| 商品名称 | 自動部品供給皿 SPROⅢ | |||
| ● 皿のみを自由に入れ換え出来るので、セット段取りにも容易に対応出来ます。 外形寸法：W510×D370×H160+100n（n:段数） サンプル開発言語 VB2010 |
||||
| 関連商品 | 自動部品供給皿 SPROⅡ ゴンドラ式部品供給棚 |
|||
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | 09080B0 | CD添付 | ||
|---|---|---|---|---|

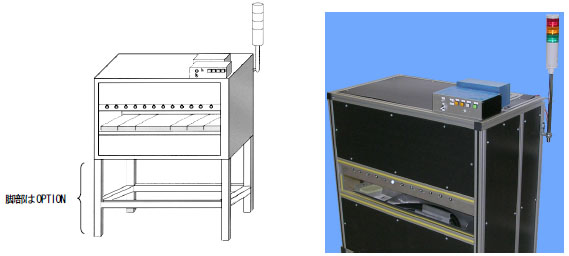

| 商品名称 | ゴンドラ式部品供給棚 | |||
| ● ゴンドラ内は任意で区切れるため極小部品から長尺部品まで幅広いサイズのピッキングがこれ１台で対応可能です。 ● ランプ表示、取り出し確認も対象部品サイズに合わせて設定出来ます。 ● ゴンドラ内は部品トレーを用い部品を収納します。 段取り替え等に合わせトレーの一括交換などを行えばより柔軟な利用が可能です。 ● 部品位置とピッキングの関係はリンク表で管理され、このリンク表はホストと本機間でUP/DOWN LOAD、編集が可能で一括トレー 交換時などに威力を発揮します。 ● 背高、幅広タイプを含め４タイプの機種を用意しました。収納数、設置方法に応じて選択して下さい。 ● より大物部品にはシュータ用の弊社製PKOP、PKDSPを用いたピッキングアシスト機器とのコンビネーションにより、より柔軟な構成が 実現出来ます。 ● PC等上位機器とはRS232C通信にて接続します。 ※ Bluetooth通信オプションにて無線化も可能です。 |
||||
| 関連商品 | 自動部品供給皿 SPROⅡ 自動部品供給皿 SPROⅢ |
|||
 |
| ≫資料をダウンロード |
| 商品番号 | 03041A0 | セット商品有 | ||
|---|---|---|---|---|

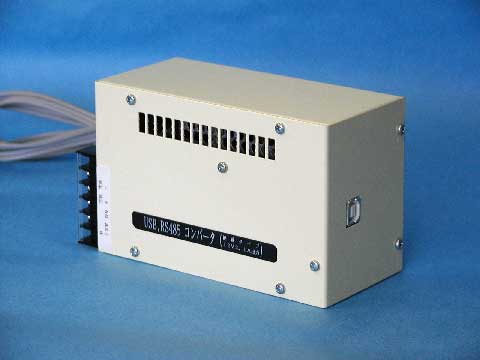

| 商品名称 | USB485アダプタ(非絶縁) 25W/50W | |||
| ● USB信号をRS485信号に変換します。 ● 25Wタイプと50Wタイプがあります。 ● ＰＫＤＳＰ，ＰＫＯＰ等のターミナルへの給電能力は25/50Ｗです。 |
||||
| 関連商品 | USB HUB（市販品） | |||
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | 03061C0 | CD添付 | ||
|---|---|---|---|---|

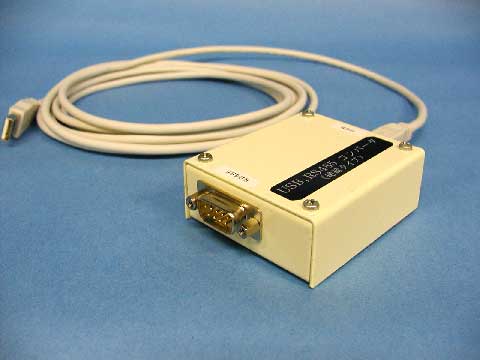

| 商品名称 | U485(非絶縁) | |||
| ● USB信号を３線式のRS485信号に変換するコンバータです。 ● 回路電源はバスパワーより供給するため、ACアダプタ等を必要としません。 ● タワー式呼出器・生産管理板・アンドン等とPCとの間に必要となります。 ※ USBケーブルは付属しておりません｡ |
||||
| 関連商品 | ||||
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | 04050B0 | CD添付 | ||
|---|---|---|---|---|

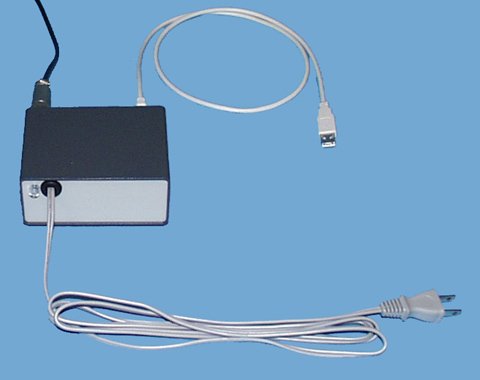

| 商品名称 | USBHLS | |||
| ● PCのUSB1ポートで多点の「汎用Ｉ/Ｏ機能」(1008点のＩ/Ｏ)を実装可能にする装置です。 ● サテライトへの電源供給（10Ｗ12Ｖ）ができます。 ● 「汎用Ｉ/Ｏ機能」(HLSS)をMax63台接続可能です。 |
||||
| 関連商品 | HLSS(コネクタタイプ) | |||
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | 04060B0 | |||
|---|---|---|---|---|
| 商品名称 | HLSS(コネクタタイプ) | |||
| ● HLSのサテライト（子機）コネクタタイプです。 ● 入力15点（オープンコレクタ入力（プルアップ処理済）） ● 出力15点（50V 500mA（各ポート）） ● 使用電源12V〜24V |
||||
| 関連商品 | USBHLS | |||
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | 1206060 | CD添付 | ||
|---|---|---|---|---|

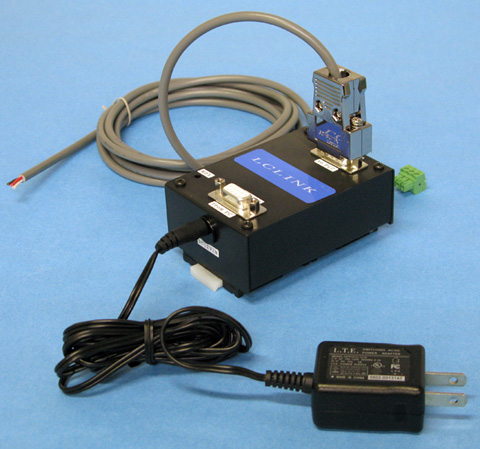

| 商品名称 | ライン制御用リンクアダプタ LCLINK（Panasonic製PLC対応） | |||
| ライン現場の一括管理、指示を容易に構築可能な 「ライン型の製造現場向け コミュニケーションアダプタ」 ● リンクデータとしてビットデータ(64ﾜｰﾄﾞ)/ワードデータ(128ﾜｰﾄﾞ)をPLCリンクを介してユーザープログラムレスにて共有化します。 ● リンクリレー/リンクレジスタのうち予め設定した何れかのビット変化が発生した時、その旨をＰＣへ報告する機能を有します。 また任意の時点でＰＣはリンクリレー/リンクレジスタを読み取ることが出来ます。 ● ＰＣはライン先頭PLCのRS232Cを介して自由に情報のやり取りが行えます。 |
||||
| 関連商品 | ||||
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | 1412030 | CD添付 | ||
|---|---|---|---|---|
| 商品名称 | 壁越用XBee中継器 | |||
| XBee S2/S2B （2.4GHz帯）対応 ● 中継器内のローターリースイッチでPANIDがXBeeに自動設定されるので設置の煩わしさが有りません。 ● XBeeと中継器とは細芯４本のフラットケーブルを用いておりドアの隙間等わずかな隙間があれば無理なく通過出来ます。 ● 通信電文はMax.96バイト（通信電文とは別に送信元の64bitMACアドレスを付加します。） ※ バッファリングの都合上 通信遅延が多少発生しますのでシビアな時間制御用途には向きません。 |
||||
| 関連商品 | ネジ締めFP装置 SDFP5C | |||
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | 1411280 | CD添付 | ||
|---|---|---|---|---|
| 商品名称 | ネジ締めFP装置 SDFP5C (XBee搭載) | |||
| Panasonic製充電ドリルドライバー対応（中継器不要タイプ） ● XBee(2.4GHz帯マルチホップ無線通信)により携帯用充電ドリルドライバーの利便性を損なうこと無くトルクアップ信号(正転のみ)、ネジ締め時間、回転方向(正転／逆転)をＰＣに取り込みネジ締めが正常に行われたかをチェック出来ます。 ● ID(PANID)によるグループ化、他のグループと混信なく無線通信が出来ます。(最大128グループ迄対応) ● フットスイッチ、増減スイッチ等のスイッチONを同一システム内で無線化出来ます。 |
||||
| 関連商品 | ネジ締めFP装置 SDFP2A ネジ締めFP装置 SDFP5B |
|||
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | 1110240 | CD添付 | ||
|---|---|---|---|---|
| 商品名称 | ネジ締めFP装置 SDFP2A | |||
| Panasonic製充電ドリルドライバー対応（中継器不要タイプ） ● 2.4GHz帯小電力無線通信により携帯用充電ドリルドライバーの利便性を損なうこと無く、トルクアップ信号(正転のみ)、ネジ締め時間、回転方向(正転／逆転)をＰＣに取り込みネジ締めが正常に行われたかをチェック出来ます。 ● フットスイッチ、増減スイッチ等のスイッチONを同一システム内で無線化出来ます。 |
||||
| 関連商品 | ネジ締めFP装置 SDFP5B ネジ締めFP装置 SDFP5C |
|||
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | 04112B0 | CD添付 | ||
|---|---|---|---|---|

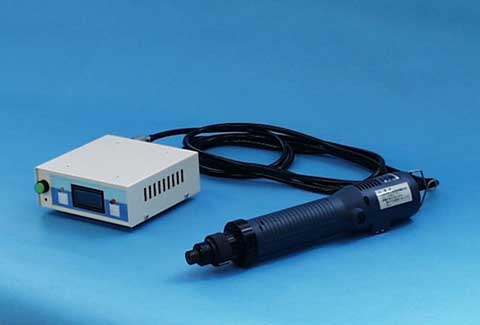

| 商品名称 | ネジ締めFP装置 SDFP3（基本部） | |||
| ● 日東工器㈱製「デルボ」SPCシリーズ用で、ドライバーより出力される「スタート、トルクアップ、リバース」信号を元に、ネジ締め時間長等ネジ締めの良否の判断、カウントリターン、ネジバカ検出等を行います。 | ||||
| 関連商品 | ドライバー表示ケーブル ネジ締めFP装置 SDFP2A ネジ締めFP装置 SDFP3B ネジ締めFP装置 SDFP4 ネジ締めFP装置 SDFP5B ネジ締めFP装置 SDFP5C |
|||
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | 04113B0 | CD添付 | ||
|---|---|---|---|---|

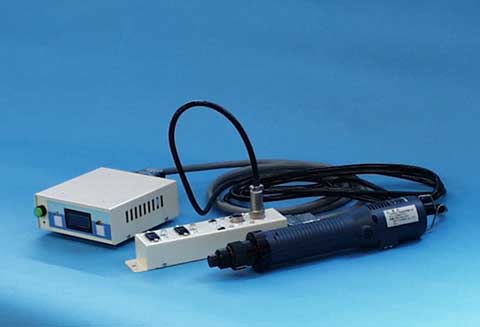

| 商品名称 | ネジ締めFP装置 SDFP3（拡張部） | |||
| ● SDFP3(基本部)+SDFP3((拡張部)の構成により、ドライバーを3本までコントロールする事が可能です。 更に本装置に設けられたＡＣコンセントへの電源供給をコントロールする事が可能で、ネジ供給機とかイオナイザー等を接げます。 |
||||
| 関連商品 | ドライバー表示ケーブル ネジ締めFP装置 SDFP2A ネジ締めFP装置 SDFP3B ネジ締めFP装置 SDFP4 ネジ締めFP装置 SDFP5B ネジ締めFP装置 SDFP5C |
|||
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | 1012170 | |||
|---|---|---|---|---|

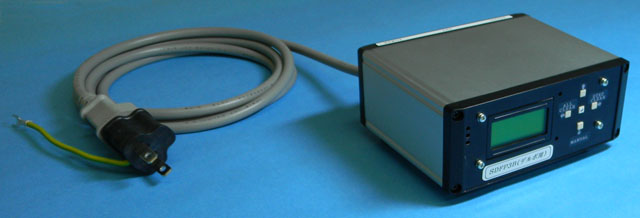

| 商品名称 | ネジ締めFP装置 SDFP3B | |||
| 日東工器㈱製（DLV7●●●/8●●●-SPCシリーズ用） ● PCと連動して動作する「セル生産向け」と単体で動作する「インライン生産向け」の２種類の動作タイプを利用可能なネジ締めFP装置です。 |
||||
| 関連商品 | ネジ締めFP装置 SDFP2A ネジ締めFP装置 SDFP4 ネジ締めFP装置 SDFP5B ネジ締めFP装置 SDFP5C |
|||
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | 05101B0 | CD添付 | ||
|---|---|---|---|---|

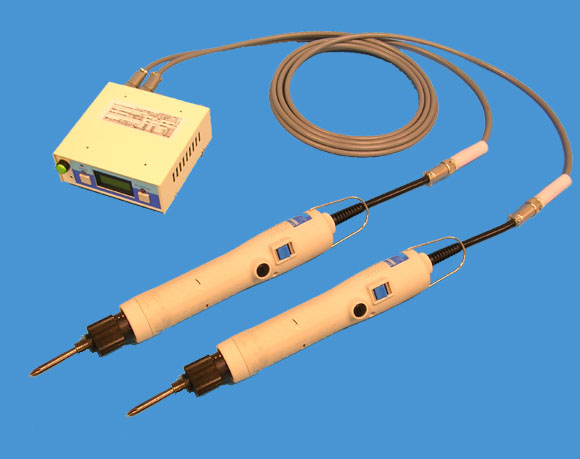

| 商品名称 | ネジ締めFP装置 SDFP4 | |||
| ACモータ（100V）式電動ドライバに対応（HIOS：VZシリーズ等） ● 「取付ネジ本数」+「取付部品数（2種類）」のカウントチェック。 ● モータへの起動電流と定常電流とを電流値と時間長の監視で、ネジ締め不良をダブルチェック。 ● Max3台のネジ締め機を連動できます。 ● 予め登録しておいたパラメータにより、作業を進行／監視できる機能付。（PC介入不要） ● さらにチェッカ／ドライバーを連鎖接続し，一連を作業化できるリンク機能があります。 ● Bluetooth無線通信タイプ、RS485有線通信タイプを選択できます。 |
||||
| 関連商品 | ドライバー表示ケーブル ネジ締めFP装置 SDFP2A ネジ締めFP装置 SDFP3B ネジ締めFP装置 SDFP5B ネジ締めFP装置 SDFP5C |
|||
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | 1104270 | CD添付 | ||
|---|---|---|---|---|

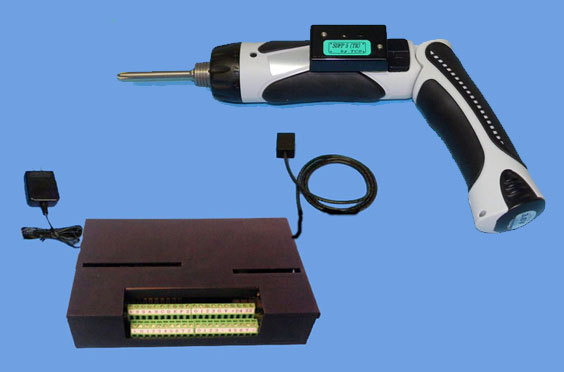

| 商品名称 | ネジ締めFP装置 SDFP5B | |||
| Panasonic製充電ドリルドライバー対応（中継器利用タイプ） ● 2.4GHz帯小電力無線通信により携帯用充電ドリルドライバーの利便性を損なうこと無く、トルクアップ信号及び、ネジ締めに要した時間をＰＣに取り込みネジ締めが正常に行われたかをチェック出来ます。 ※ ＰＣと中継器間の通信には、ＰＣ側のRFM24無線アダプタとの無線通信または、ＰＣとRS232Cで接続する有線による通信が選択可能です。 ● フットスイッチ、増減スイッチ等のスイッチONを同一システム内で無線化出来ます。 ● 中継器には、汎用入出力ポートを標準装備。 ● ドライバースタンド（オプション）が接続可能。 ※ ドライバースタンドは汎用入出力ポートに接続されます。 |
||||
| 関連商品 | ドライバースタンド(SDFP5B オプション) ネジ締めFP装置 SDFP5C ネジ締めFP装置 SDFP2A ネジ締めFP装置 SDFP3B ネジ締めFP装置 SDFP4 |
|||
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | 1104271 | |||
|---|---|---|---|---|

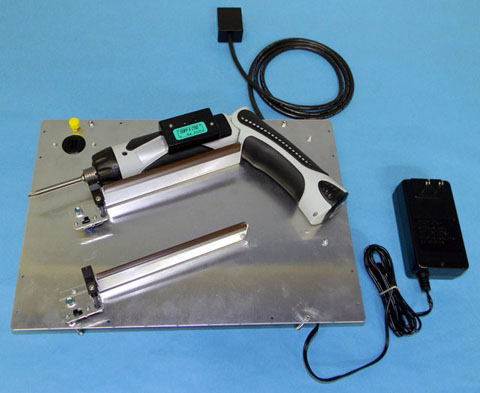

| 商品名称 | ドライバースタンド（SDFP5B オプション） | |||
| ● 携帯用充電ドリルドライバー「EZ7410」をベースユニットに2本収納。増設ユニット（１ユニット２本収納）を最大２ユニット増設可能。 ● ブザー鳴動、ＬＥＤ（緑）によりドライバー取り出し、戻し指示。 |
||||
| 関連商品 | ネジ締めFP装置 SDFP5B | |||
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | 1104272 | |||
|---|---|---|---|---|

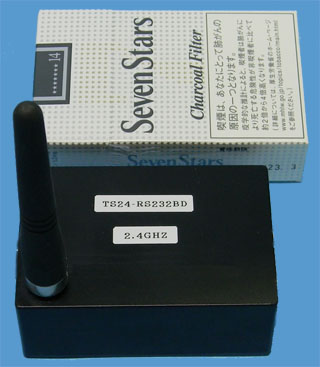

| 商品名称 | RFM24無線アダプタ | |||
| ● 2.4GHz帯特定小電力無線利用の送受信無線アダプタです。 ● 技術基準適合証明の取得品 ● 通信距離見通し50ｍ（推定値） ● ＰＣとの接続には、ＵＳＢ（仮想COM利用）で接続するＵＳＢタイプ、ＲＳ２３２Ｃタイプ（ＡＣアダプタ付）が有ります。 |
||||
| 関連商品 | ネジ締めFP装置 SDFP5B | |||
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | 04120B0 | |||
|---|---|---|---|---|
| 商品名称 | ラインテスター LT-C8 | |||
| セル生産アシストシステムのクライアントPC制御下又は、ラインテスター専用PC下で運用します。 PC内でテストパラメータを逐次解読、テスター側で実行させその結果をPC側で処理します。 これにより組み付け作業等との同期化を計ったり検査データの集収、分析と一体化出来ます。 LT-C8は1〜2点レベルの検査/調整用に用います。電気系のみでなく寸法、トルク、重さなどの機械系や温度、湿度、圧力、phなど環境系の計測にも応用できます。 ● 制御 ・・・8ビットマイコン ● 内蔵DPM ・・・1台 ● 外部測定器(OPTION)・・・DPM（Max2台） ・・・PKPLC（1台） ● 外形寸法：W112×D130×H80 |
||||
| 関連商品 | PKPLC | |||
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | 03020C0 | セット商品有 | CD添付 | |
|---|---|---|---|---|

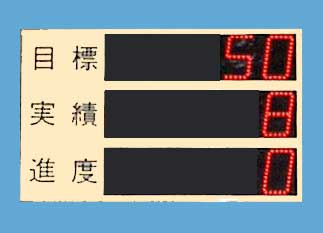

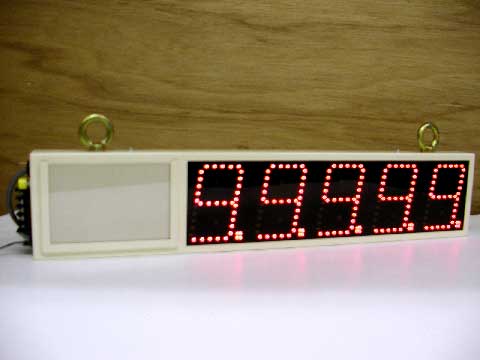

| 商品名称 | 生産管理板(1段) 無線/RS485 | |||
| 96mm角5桁の数字表示器からなり、データ表示モードとカウンタモードを備えています。 又表示データは外部から読み書きもできます。 通信は、無線タイプとRS485タイプがあります。 これにより複数の生産管理板をスタッキングして利用したり、他のアンドンや呼出器を同一通信ライン上に接続できます。 予定数、現生産数、進度等、目的毎にスタッキング表示できます。 |
||||
| 関連商品 | 無線タイプ 無線入力用送信SW RS485タイプ U485(非絶縁) RS485・・・RS232CをRS485に変換 上記の何れかが必要となります。 |
|||
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | 04140B0 | |||
|---|---|---|---|---|
| 商品名称 | 生産管理板(3段) | |||
| 遠方より見える大文字ＰＯＰ表示板です。 生産管理版(1段3つを1つに統合しました。 今日の生産計画数を掲示し、生産実績をカウント表示、更に経過時間から進度を算出し、進み/遅れを個数表示します。 外形寸法：W486×D30×H300 |
||||
| 関連商品 | U485(非絶縁) RS485・・・RS232CをRS485に変換 上記の何れかが必要となります。 |
|||
▲ PapeTop
 |
 |
| ≫資料をダウンロード |
| 商品番号 | 04150B0 | |||
|---|---|---|---|---|

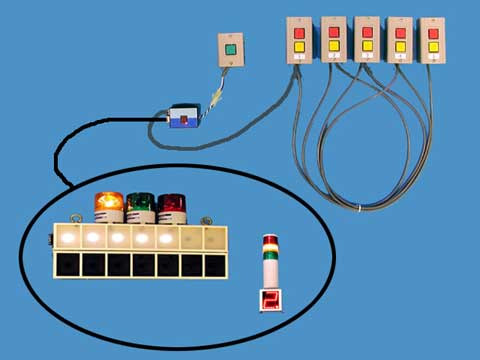

| 商品名称 | PKSW | |||
| アンドン及び、タワー式呼出器向けの、作業者用呼び出しSWの中継器です。 PCやPLCの必要なく呼出システムを構築できます。 |
||||
| 関連商品 | タワー式呼出器(RS232C/RS485) アンドン親機(無線/RS485) |
|||
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | 03010C0 | セット商品有 | CD添付 | |
|---|---|---|---|---|

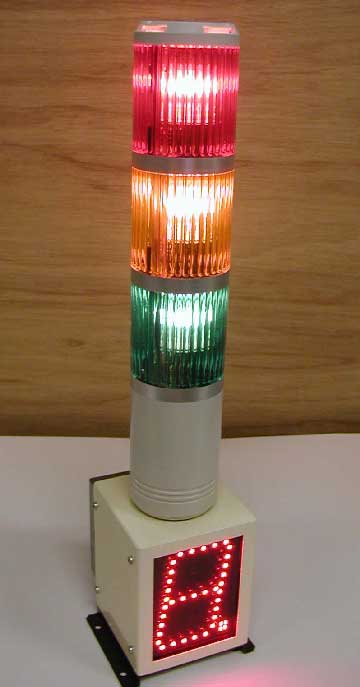

| 商品名称 | タワー式呼出器 RS232C/RS485 | |||
| 96mm角の大型数字表示器と3灯（赤、黄、緑）の呼出灯と大音ブザーより構成される呼出器です。 数字で部署や機器を示し、呼出灯で重要度を表示する等で利用するアンドンです。 通信はRS232CタイプとRS485タイプがあります。 RS232Cタイプでは、パソコン/PLC等をホストとして利用します。 RS485タイプでは、複数の呼出器をマルチドロップで接続したり、他のアンドンや生産管理板等を同一通信ライン上に設置できます。 専用のスイッチユニット(PKSW)を使用すれば、PC/PLCの必要なく呼び出しシステムを構築できます。 |
||||
| 関連商品 | U485(非絶縁)･･･USBをRS485に変換 RS485･･･RS232CをRS485に変換 上記の何れかが必要となります。 |
|||
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | 03080C0 | CD添付 | ||
|---|---|---|---|---|

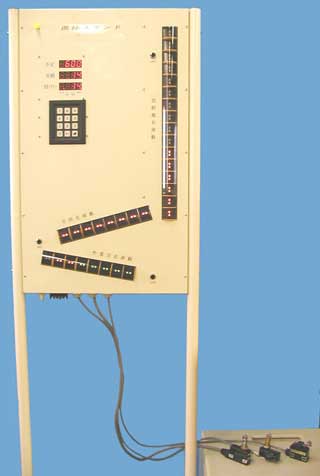

| 商品名称 | 進捗スタンド | |||
| 部品の供給・減り具合，手持ち部品の在庫状況，完成品の出来上り状況など
作業の進捗と部品の供給，完成品の次工程待ち一見してわかるようにした表示スタンドです。
また、予定数，仕上り数，進度も数字表示されますので，その日の予定に対する進捗も
一目瞭然です。RS485通信によりﾃﾞｰﾀｰ設定／読み出しをPC/PLCよりできます。 外形寸法：W378×D22×H640（スタンド部を除く） |
||||
| 関連商品 | 外部スイッチ（光電、近接化） U485（非絶縁）/RS485のいずれか。 上記商品をお使いいただくと、より便利にお使い戴けます。 |
|||
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | 04160B0 | |||
|---|---|---|---|---|
| 商品名称 | 進捗表示板 | |||
| 離れ小島となった作業場等用の「生産管理版＋ペースメーカー」です。 外形寸法：W250×D28×H159 ※現在開発中であるため、納品に時間がかかる可能性があります。 |
||||
| 関連商品 | 生産管理版(1段) 生産管理版(3段) 進捗スタンド |
|||
