概略・特長

大画面テレビで工程異常を表示。 アンドン画面 入出力ユニットは無線接続のためレイアウト変更が容易 異常入力を検知して、警報出力する事が可能 E-Mailで異常発生を現場監督者に連絡 異常発生ログをPCに保存 生産管理/稼働管理機能(オプション) 全体構成

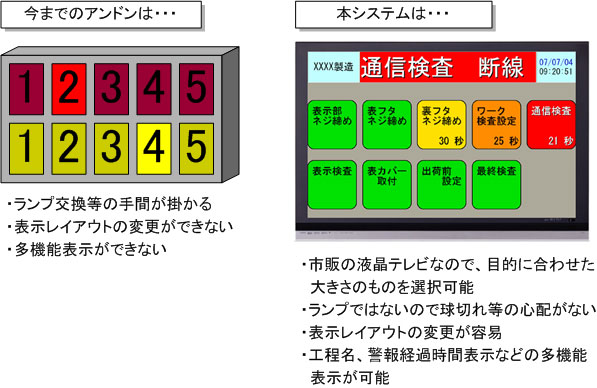

大画面テレビで工程異常を表示

近年、低価格化が進んでいる液晶テレビを使用する事で設備コストダウンが図れます。
従来のアンドン装置では、メンテナンス（ランプ球切れ等）が大変でしたが本システムではそういった問題はありません。
市販の液晶テレビを利用しますので目的に合わせて大きさを選択できるという利点もあります。
窓の表示レイアウトは、パラメータの変更のみで容易に変更できます。
また、工程名 ⇔ 工程番号表示切替、警報発生からの経過時間表示などの多機能表示が可能です。

▲ PapeTop

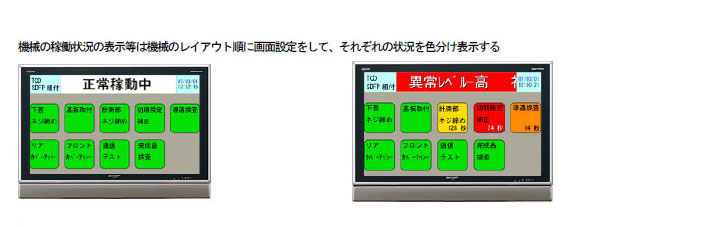

アンドン画面

▲ PapeTop

入出力ユニットは無線接続のためレイアウト変更が容易

異常入力等の入力スイッチを取り込むには、汎用入出力ユニット（GPIOB）又は２つのスイッチ入力を持つ（RSS2）を使用します。
ホストＰＣと汎用入出力ユニット間は無線通信のため、レイアウト変更時の配線変更の手間がありません。また通信路はメッシュネットワークを用いているので広範囲、長距離対応です。
汎用入出力ユニットの入力検出トリガは、レベル（Hi）、レベル（Low）、エッジ（UP）、エッジ（DOWN）の中から各入力毎に個別に選択できます。
出力は、レベル出力（出力ON中常にHi）、ワンショット出力（１秒間のみHi）を選択できます。

異常入力を検知して、警報出力する事が可能

1つの異常入力に対し、2つまでの警報出力を同時に出力可能(通常出力&ＩＬ出力)。
ＩＬ出力とは、複数の異常入力のORを出力するものです。
例えば、［異常レベル-高］の異常が1つ以上発生している時に外部スピーカーを鳴らし、［異常レベル-高］の異常が無くなったら停止するなどの用途に使用出来ます。

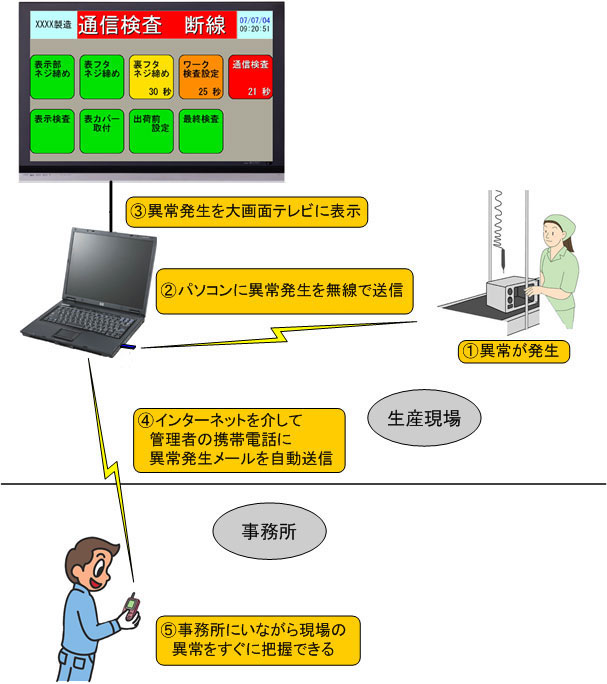

E-Mailで異常発生を現場監督者に連絡

異常が発生すると、異常の内容/発生した工程名などをE-Maiにて現場監督者の携帯電話に自動送信できます。（パソコンに送る事も可能）
事務所でデスクワークをしていても即異常発生を知る事が出来ますので、効率的かつ迅速な対応が可能です。

異常発生ログをPCに保存

異常発生日時、異常時間数、工程名等のデータをホストPCに保存します。 工程改善データとして活用できます。

生産管理/稼働管理機能（オプション)

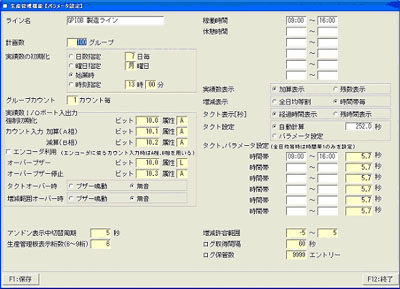

生産管理機能

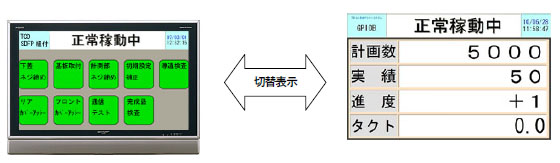

アンドンシステムを起動して、アンドン表示の要因（EVENT）がない状態では、生産管理板としての表示をしており、計画に対する実績と、その進捗及び、タクトタイマ表示をします。 問題が発生すると、アンドン表示となり何処がどのような様子であるかを表示すると共に呼び出しを掛けたりします。 アンドン表示中でも生産管理表示をシステム設定により設定された周期にて交互に切り替え表示が可能です。

稼働管理機能

• プレスの金型等のように寿命や交換時期の把握が必要なものを管理する「ショット数管理」機能
• 稼働～終了とトラブルを監視して実稼働時間を集計する「実稼働時間管理」機能
• 稼働～終了とチョコ停要因となるトラブルを監視して稼働時間、稼働率、チョコ停の回数、ロスタイムを集計する「稼働率/稼働時間/チョコ停/特異項目カウント」機能
• 当日及び、時間帯別のタクトタイムの集計値より、人間作業によるリズムを考慮したタクトタイム値の把握が可能な「タクトタイムのバラツキ」機能
• 任意設定により集計値をＣＳＶ形式でログ保存機能

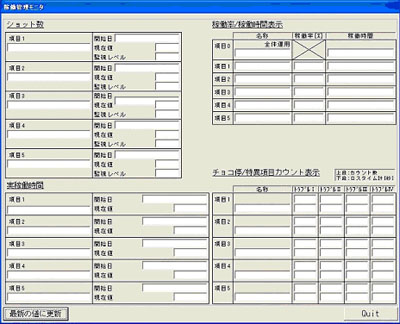

• 稼働モニタによりアンドンシステム稼働中に集計値を確認可能
• ワーニング発生時にアンドンシステムのシステム設定と連動した E-mail 送信機能

※　生産管理/稼働管理機能はオプション機能です。本機能が必要な場合は、 ［大画面アンドンシステム（Basic + 生産管理/稼働管理機能）］をご購入下さい。

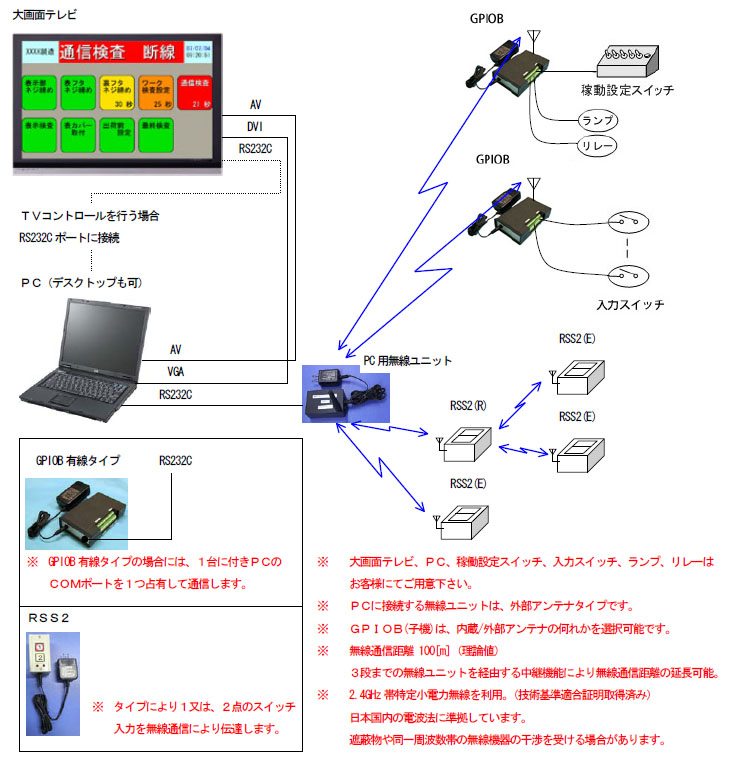

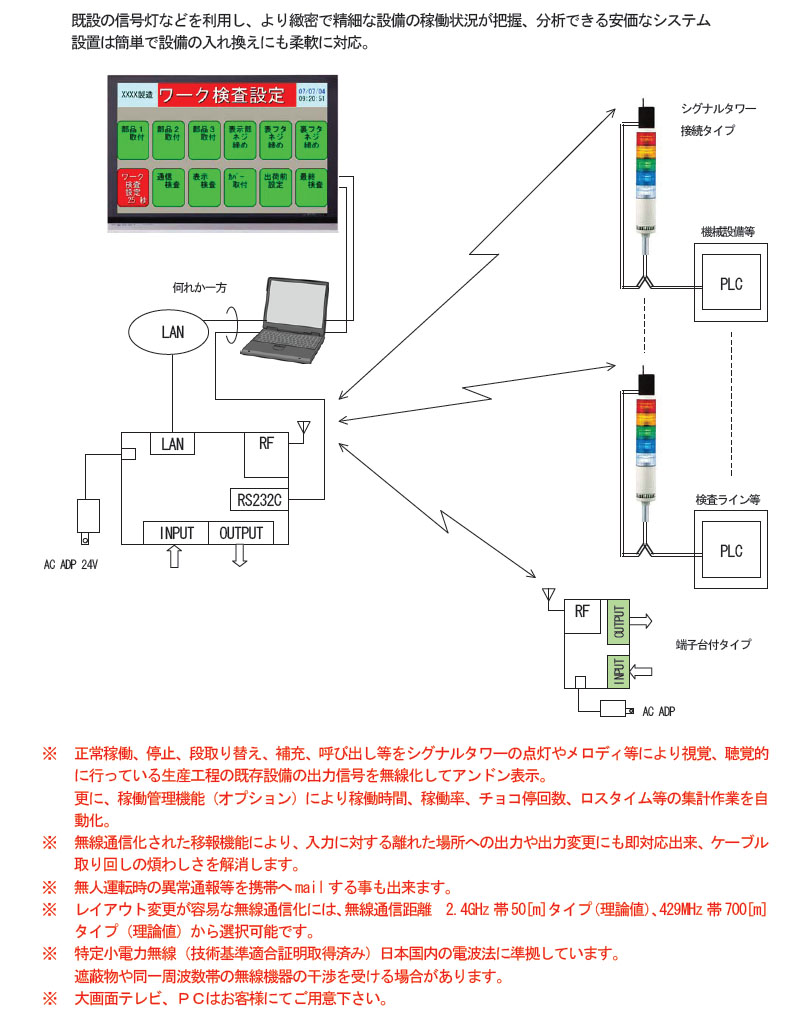

構成
