トップページ > 生産／管理・アンドンシステム商品一覧
※ サンプルプログラムが添付される商品で開発言語が明記されていない場合には、VisualBasic6(SP5)となります。
各商品詳細へのリンク一覧
※下のリンク一覧から、各商品の詳細に直接ジャンプできます。
▲ PapeTop
商品詳細一覧
※写真をクリックすると拡大画像が見られます。
 |
| ≫資料をダウンロード |
| 商品番号 | 13070C0 | CD添付 | ||
|---|---|---|---|---|

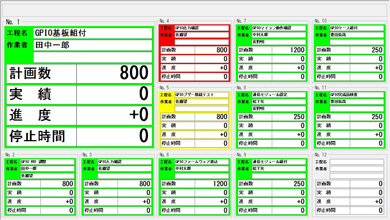

| 商品名称 | 大画面アンドンシステム マルチアンドンシステム | |||
|
複数工程の稼働状態を大画面液晶テレビを使って一括表示します。(ライン異常、呼び出しに連動した警報出力を装備)
2.4GHz帯マルチホップ無線通信の採用(XBee:無線モジュール利用)によりレイアウト変更にも柔軟に対応します。
|
||||
| 関連商品 | ||||
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | 13070C1 | CD添付 | ||
|---|---|---|---|---|

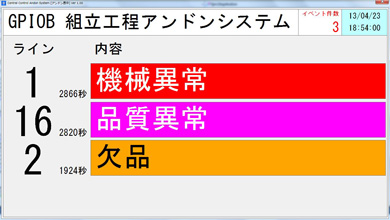

| 商品名称 | 大画面アンドンシステム(イベント順表示タイプ) | |||
|
製造工程での設備異常、欠品、呼び出し等のイベントを発生順に表示します。(イベントに連動した警報出力を装備)
2.4GHz帯マルチホップ無線通信の採用(XBee:無線モジュール利用)によりレイアウト変更にも柔軟に対応します。
|
||||
| 関連商品 | ||||
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | 13070C2 | CD添付 | ||
|---|---|---|---|---|
| 商品名称 | シグナルタワー無線通信ユニット | |||
|
シグナルタワー(パトライト社製 LE、LME型対応)のトップカバーの取り替えのみで無線化可能な無線通信ユニットです。
|
||||
| 関連商品 | ||||
▲ PapeTop
 |
 |
| ≫資料をダウンロード |
| 商品番号 | 07010C0 | CD添付 | ||
|---|---|---|---|---|

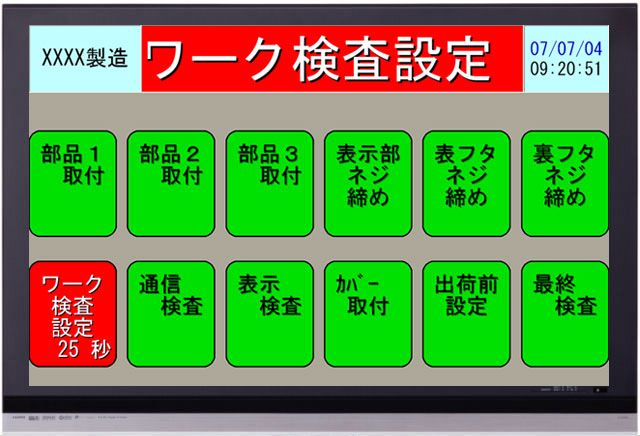

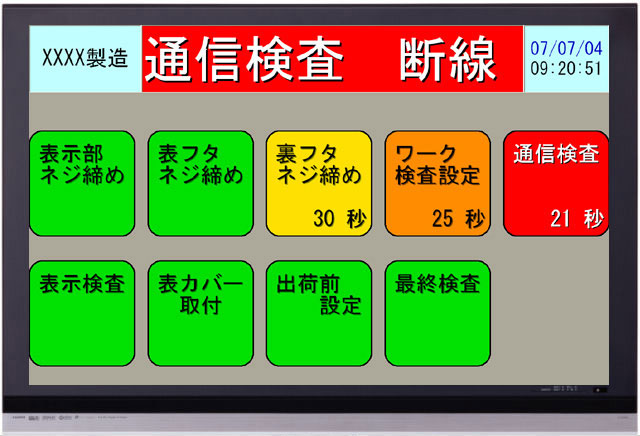

| 商品名称 | 大画面アンドンシステム(Basic) | |||
|
製造工程でのトラブル、呼び出し等を大画面液晶テレビを使って表示します。
2.4GHz帯小電力無線通信の採用によりレイアウト変更にも柔軟に対応します。
|
||||
| 関連商品 | 大画面アンドンシステム(Basic + 生産管理/稼働管理機能) GPIOB(無線タイプ/RS232Cタイプ) |
|||
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | 07011C0 | CD添付 | ||
|---|---|---|---|---|
| 商品名称 | 大画面アンドンシステム(Basic + 生産管理/稼働管理機能) | |||

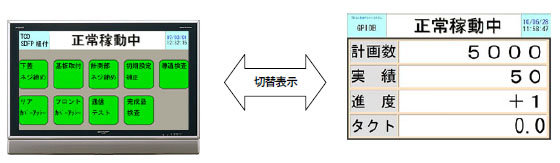

| 生産管理機能 ●アンドンシステムを起動して、アンドン表示の要因（EVENT）がない状態では、生産管理板としての表示をしており、計画に対する 実績と、その進捗及び、タクトタイマ表示をします。 ●問題が発生すると、アンドン表示となり何処がどのような様子であるかを表示すると共に呼び出しを掛けたりします。 アンドン表示中でも生産管理表示をシステム設定により設定された周期にて交互に切り替え表示が可能です。 稼働管理機能 ●プレスの金型等のように寿命や交換時期の把握が必要なものを管理する「ショット数管理」機能 ●稼働～終了とトラブルを監視して実稼働時間を集計する「実稼働時間管理」機能 ●稼働～終了とチョコ停要因となるトラブルを監視して稼働時間、稼働率、チョコ停の回数、ロスタイムを集計する「稼働率/稼働時間 /チョコ停/特異項目カウント」機能 ●当日及び、時間帯別のタクトタイムの集計値より、人間作業によるリズムを考慮したタクトタイム値の把握が可能な「タクトタイムのバ ラツキ」機能 ●任意設定により集計値をＣＳＶ形式でログ保存機能 ●ワーニング発生時にアンドンシステムのシステム設定と連動した E-mail 送信機能 別売ＴＶ接続キット ●DVIケーブル(5m), AVケーブル(5m) |
||||
| 関連商品 | 大画面アンドンシステム(Basic) GPIOB(無線タイプ/RS232Cタイプ) |
|||
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | 06010C0 | CD添付 | ||
|---|---|---|---|---|

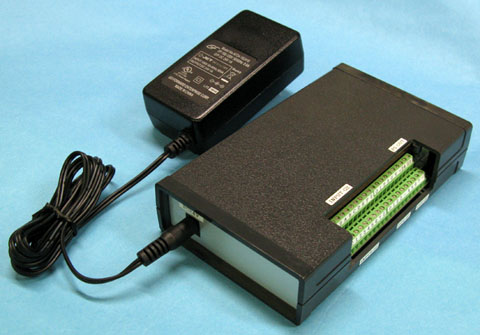

| 商品名称 | GPIOB 無線/RS232C | |||
|
●ちょっと離れた所を制御対象としたい。 ●大掛りな事はしたくないが、単独で、ＰＣ/ＰＬＣ制御で、簡単なＩ/Ｏ制御をしたい。 ●Ｉ/Ｏ点数の増減が頻繁で、柔軟にそれ等に対応したい等の要求に答え得るコントローラです。 ●入力×16点(DC12〜24V入力) ●出力× 8点(AC/DC 300V 0.1A以下) ●無線タイプ(2.4GHzマルチホップ無線/2.4GHz小電力無線)、有線タイプ(RS232C)があります。 |
||||
| 関連商品 | マルチアンドンシステム 大画面アンドンシステム(イベント順表示タイプ) 大画面アンドンシステム(Basic) |
|||
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | 1101001 | CD添付 | ||
|---|---|---|---|---|
| 商品名称 | シグナルタワー用入出力 | |||
| ●シグナルタワー入力用として５色入力対応必要色の範囲でご利用下さい。 ●出力は60V 0.4A PHOTO-MOS 2チャンネル。 ●電源はシグナルタワー用のDC12～24Vを供給して下さい。 端子台タイプ用には別途購入としてACアダプタを用意しています。 ●通信距離は50mタイプ(2.4GHz)、700ｍタイプ(429MHz)の2タイプを用意しています。 ※ 混在は不能 ●サイズ W45×H25×D65 ABS製黒色（アンテナ部を除く） |
||||
| 関連商品 | ||||
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | 1005001 | CD添付 | ||
|---|---|---|---|---|

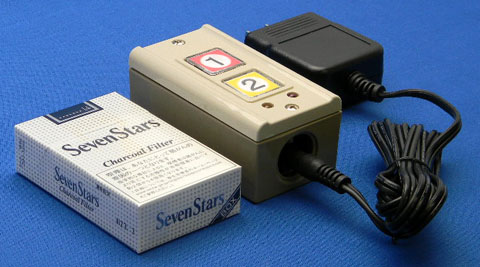

| 商品名称 | アンドン用スイッチ入力 RSS2 | |||
| 2.4GH小電力無線方式によるアンドン用スイッチ入力装置です。 スイッチを押す事によりスイッチと同色のLEDが無線通信完了まで点滅します。 LEDが点灯している場合には入力がON状態、消灯している場合にはOFF状態を示します。 ※ ご購入時に２種類のタイプよりご希望のタイプをご指定下さい。 Ａタイプ（ON/OFF指令が独立した1ビットのみの入力タイプ） ①のスイッチを押すとアンドンへの指令がONになり、②のスイッチを押すとアンドンへの指令がOFFとなります。 Ｂタイプ（１つのスイッチにON/OFFの機能を持たせて２種類の状態を伝達可能な2ビット入力タイプ） ①のスイッチを押すとアンドンへの指令がONとなり、再度①のスイッチを押すとアンドンへの指令がOFFとなります。（②のスイッチも同様です。） |
||||
| 関連商品 | ||||
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | 03061C0 | CD添付 | ||
|---|---|---|---|---|
| 商品名称 | U485(非絶縁) | |||
|
USB信号を３線式のRS485信号に変換するコンバータです。 回路電源はバスパワーより供給するため、ACアダプタ等を必要としません。 タワー式呼出器・生産管理板・アンドン等とPCとの間に必要となります。 ※USBケーブルは付属しておりません｡ |
||||
| 関連商品 | ||||
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | 1104001 | CD添付 | ||
|---|---|---|---|---|
| 商品名称 | 絶縁型エクステンダー | |||
| RS232Cの通信路を総延長800m、１：１、１：ｎ通信に対応した絶縁型エクステンダーです。 通信路と上位機器インターフェース部はノイズ保護のため電気的に分離されているので機器間の電位差があっても問題が生じません。 エクステンダー間の接続には、４芯電話コードを用います。 通信速度は、4Mbit/S以下 外形 W65×D45×H25 プラスチック製(黒色) |
||||
| 関連商品 | 電話コード及び、RS232Cケーブルは別売品となります。 複数ライン一括管理用 生産管理システム |
|||
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | 03020C0 | CD添付 | ||
|---|---|---|---|---|
| 商品名称 | 生産管理板(1段) 無線/RS485 | |||
|
96mm角5桁の数字表示器からなり、データ表示モードとカウンタモードを備えています。 又表示データは外部から読み書きもできます。 通信は、無線タイプとRS485タイプがあります。。 これにより複数の生産管理板をスタッキングして利用したり、他のアンドンや呼出器を同一通信ライン上に接続できます。 予定数、現生産数、進度等、目的毎にスタッキング表示できます。 |
||||
| 関連商品 | 無線タイプ 無線入力用送信SW RS485タイプ U485(非絶縁) RS485･･･RS232CをRS485に変換 RS485タイプでは、何れかが必要となります。 |
|||
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | 04140B0 | |||
|---|---|---|---|---|
| 商品名称 | 生産管理板(3段) | |||
|
遠方より見える大文字ＰＯＰ表示板です。 生産管理版(1段3つを1つに統合しました。 今日の生産計画数を掲示し、生産実績をカウント表示、更に経過時間から進度を算出し、進み/遅れを個数表示します。 外形寸法：W486×D30×H300 |
||||
| 関連商品 | U485(非絶縁) RS485･･･RS232CをRS485に変換 上記の何れかが必要となります。 |
|||
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | 03011C0 | CD添付 | ||
|---|---|---|---|---|
| 商品名称 | タワー式呼出器 RS232C/RS485 | |||
|
96mm角の大型数字表示器と3灯（赤、黄、緑）の呼出灯と大音ブザーより構成される呼出器です。 数字で部署や機器を示し、呼出灯で重要度を表示する等で利用するアンドンです。 通信はRS232CタイプとRS485タイプがあります。 RS232Cタイプでは、パソコン/PLC等をホストとして利用します。 RS485タイプでは、複数の呼出器をマルチドロップで接続したり、他のアンドンや生産管理板等を同一通信ライン上に設置できます。 専用のスイッチユニット(PKSW)を使用すれば、PC/PLCの必要なく呼び出しシステムを構築できます。 |
||||
| 関連商品 | U485(非絶縁)･･･USBをRS485に変換 RS485･･･RS232CをRS485に変換 上記の何れかが必要となります。 |
|||
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | 06020C0 | CD添付 | ||
|---|---|---|---|---|

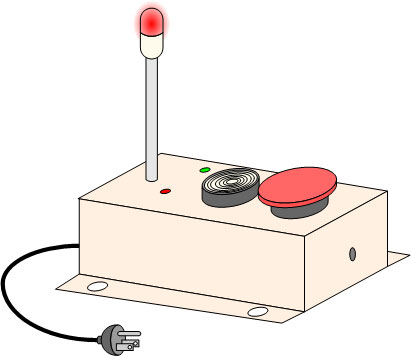

| 商品名称 | グラインダー盤惰性回転警告灯 AC100V 400W以下/AC200V 2.2Kw以下 |
|||
|
●グラインダーは電源断後も長い間、惰性回転しており、この目視確認も判かりにくい状況下に設置されるケースが多く、危険度が高いものです。 ●本装置では、惰性回転も含め、回転中は警告灯を点滅させ容易に注意を喚起させると共に、グラインダーの起動/停止を行います。 |
||||
| 関連商品 | AC200V、インチング起動スターデルタ切替機能付（別途御見積り） | |||
▲ PapeTop
 |
| ≫資料をダウンロード |
| 商品番号 | 03080C0 | CD添付 | ||
|---|---|---|---|---|
| 商品名称 | 進捗スタンド | |||
|
部品の供給・減り具合，手持ち部品の在庫状況，完成品の出来上り状況など
作業の進捗と部品の供給，完成品の次工程待ち一見してわかるようにした表示スタンドです。
また、予定数，仕上り数，進度も数字表示されますので，その日の予定に対する進捗も
一目瞭然です。RS485通信によりﾃﾞｰﾀｰ設定／読み出しをPC/PLCよりできます。 外形寸法：W378×D22×H640（スタンド部を除く） |
||||
| 関連商品 | 外部スイッチ（光電、近接化） U485（非絶縁）/RS485の何れか。 上記商品をお使いいただくと、より便利にお使いいただけます。 |
|||
