トップページ > デマンドシステム商品一覧

完成品基盤

※ サンプルプログラムが添付される商品で開発言語が明記されていない場合には、VisualBasic6(SP5)となります。

各商品詳細へのリンク一覧

※下のリンク一覧から、各商品の詳細に直接ジャンプできます。

▲ PapeTop

商品詳細一覧

※写真をクリックすると拡大画像が見られます。



PC用FeliCa R/W  ※OPTION
















≫資料をダウンロード
商品番号 13070D0 CD添付

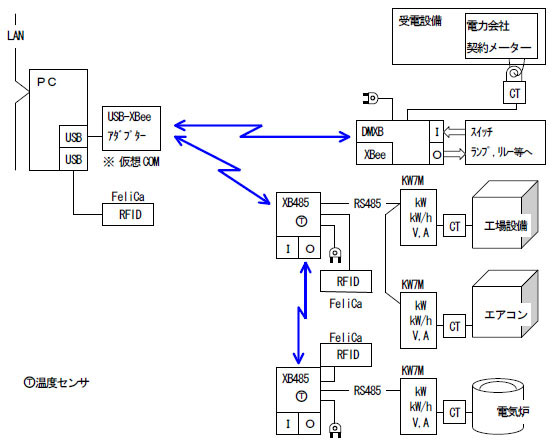

商品名称 デマンド機能付き電力量監視システム
電力のピークカットを行うだけでなく消費動向を調べ積極的な計画稼働が可能です。
2.4GHZ帯マルチホップ無線通信の採用(XBee:無線モジュール利用)によりPC(親機)⇔子機間を無線化。

  • 電力会社との契約メーターからのパルスをもとに電力消費の動向を監視且つ、デマンド計測を行います。
  • 主用設備、各フロアの電力消費状況を把握し室温管理及び省エネ活動を行う元データを取得します。
  • 個別案件別消費電力、加工時間集計が出来ます。
  • LANを介して外部へ通報が出来ます。


商品番号

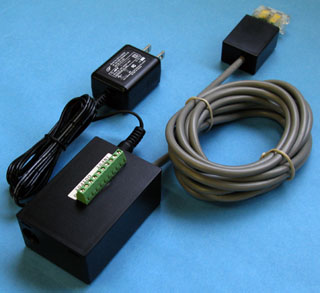

商品名称 DMXB+CT
DMXB:CTパルスを常にサンプリングしてその数を上位(PC)へ報告する無線子機、汎用I/Oも装備しています。
CT:電力会社との契約メーターより消費電力に比例したパルスが取り出せ、これを計数する為のユニットです。

  • INPUT×4点(CTパルス入力として1ポート占有)
  • OUTPUT×4点
  • ACアダプター添付

商品番号

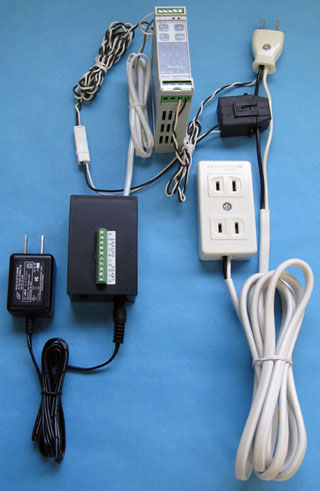

商品名称 XB485+電力量計
XB485:上位(PC)からのコマンド指示により指定の電力量計(KW7M)よりkW、kW/h、V、Aを取得し上位へ報告する無線子機
併せて汎用I/O制御(デマンド制御に利用)が出来ます。
温度センサを内蔵しますので設備周辺の温度管理も可能です。

電力量計(KW7M+KW7M用CT)
Panasonic製電力量計 被側電源の種類により利用するCTの種類、数量及び結線方法が異なります。
(詳細はメーカー取扱説明書を参照)入手はお客様が行って下さい。
  • INPUT×2点
  • OUTPUT×2点
  • ACアダプター添付
  • RFID(FeliCa) ※ OPTION

≫資料をダウンロード
商品番号
商品名称 USB-XBeeアダプター
PCのUSBポートへ接続し、無線通信の親機となります。(XBeeのCoordinatorとして運用)

▲ PapeTop

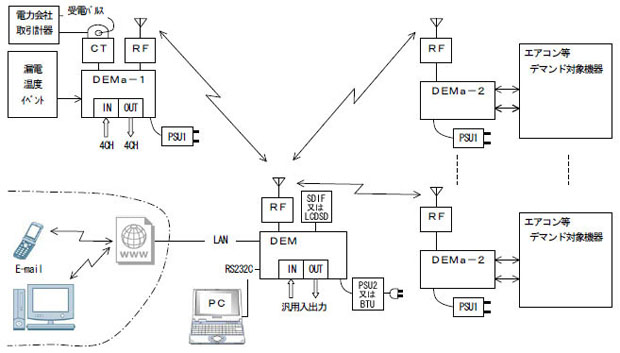

デマンドシステム 構成


03020E0
≫資料をダウンロード
商品番号 10090D0 CD添付

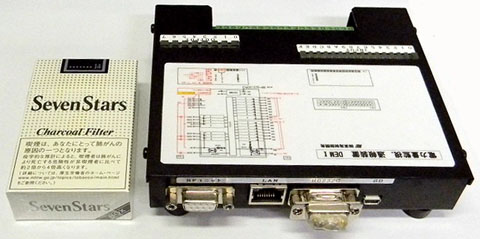

商品名称 DEMユニット
デマンドシステム全体の統制、制御を行う装置です。
● RFインターフェース(無線通信用インターフェース) 1ch
● LAN(10Base-T/100Base-TX) 1ch
● RS232Cインターフェース(データメンテナンス、パラメータ設定用) 1ch
● 汎用入力(PHOTOカプラ) 16ch (注1)
● 汎用出力(PHOTO-MOS) 8ch
● SDカードインターフェース 1ch (注2)
(注1) 商用周波数同期パルスを必須として汎用入力に専有される為、実質15ch
(注2) 省電力制御をする場合はLCDSDユニットを接続して下さい。

添付品
● RS232Cケーブル 両端メスコネクタ、ノーマル、1.5m
● LANケーブル カテゴリー5対応 1m
● RS232C/LAN切換コネクタ D-Sub9Pメス

搭載ソフト 次の2タイプより選択して下さい。
● 移報、通報機能ソフト
● 省電力制御付移報、通報機能ソフト
尚、DEMa対DEMaの1対1の移報機能はDEMa内に標準装備されたソフト機能です。
関連商品 PSU2(12V 1A 定電圧電源 バッテリーバックアップ無し)
BTU (12V 1A 定電圧電源 バッテリーバックアップ有り)

▲ PapeTop

03020E0
≫資料をダウンロード
商品番号 10090D1 CD添付

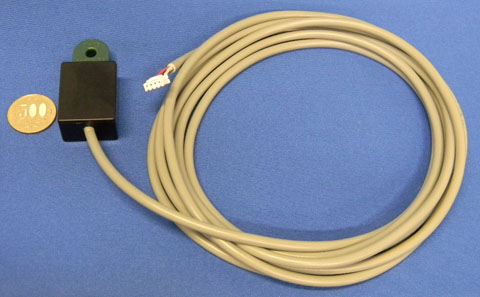

商品名称 CTユニット
電力会社取引用計器に内蔵させ消費電力量を示す電流パルスをオープンコレクタのパルスとして取り出すユニットです。
● 電流パルスはMax.60Hzまで対応
● CTユニットからの4芯のケーブル長は標準1.5m(Max.10m程度まで可能)
● 電源はDEMaユニットより供給
関連商品

▲ PapeTop

03020E0
≫資料をダウンロード
商品番号 10090D2 CD添付

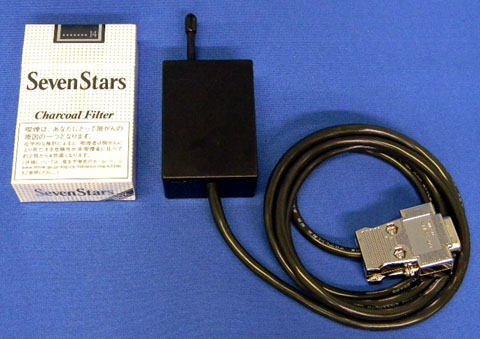

商品名称 RFユニット
特定小電力無線利用の送受信無線ユニットです。
● 技術基準適合証明の取得品
● 通信距離はARIB STD-67準拠タイプは見通し800m(推定値)、 RCR STD-33準拠タイプは見通し50m(推定値)
  尚、通信速度は前者の方が後者の3倍程度速いです。
● RFユニットからの6芯ケーブル長は標準1.5m(Max.10m程度まで可能)
● 電源はDEMaユニットより供給
(注)通信距離は使用環境により影響を受けます。また同じ影響下でも波長とアンテナの関係で僅かな距離の違いでも安定性が異なります。設置時はこれ等を考慮して実施下さい。

MEMO
本品を室外に設置する時は、空のペットボトルのボディ部をカッターナイフで縦に切り込みを入れ底の中央にΦ8程度の穴を開け本品を収納した後で切り込み部をホットメルトで接着してキャップをした状態でキャップ部を吊り下げれば対環境に優れた防水ケースとして利用出来ます。
関連商品

▲ PapeTop

03020E0
≫資料をダウンロード
商品番号 10090D3 CD添付

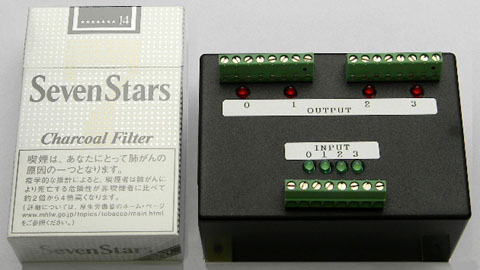

商品名称 DEMaユニット
DEMa-1(I/Oがナイロンコネクタタイプ)
DEMa-2(I/Oが端子台タイプ、出力はリレー接点)

RF、CTユニットへの電源供給制御並びに汎用I/Oの入出力を行うユニットです。
● CT(Max.60Hz)専用入力 1ch
● RFインターフェース(RS232C) 1ch
● 汎用入力(PHOTOカプラ) 4ch
● 汎用出力(DEMa-1:PHOTO-MOS, DEMa-2:リレーa接点出力) 4ch
● アドレス設定スイッチは4ビット(システム全体として本ユニットはMax.15台)
● 付属品としてPSU-1(5V 2A)を添付
(注)DEMa-2のリレー出力は1ch当たり独立した2ヶのa接点(NORMALLY OPEN)を有します。
関連商品

▲ PapeTop

03020E0
≫資料をダウンロード
商品番号 10090D4 CD添付

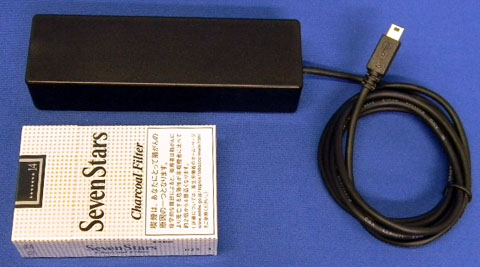

商品名称 SDIFユニット
データロギングユニットです。(microSDカード 2GB)
● 時計機能(CR2032によるバッテリーバックアップ機能付)
● 電源はDEMの専用コネクタより給電
ログデータ
   メール デマンド量
 移報、通報機能のみ ×
省電力制御付
関連商品
